커스텀 키보드 조립, 빌드 (NEO80 빌드)









Neo80







안녕하세요 머슨입니다

오늘은 Neo80 키보드 조립을 해볼겁니다 ㅎㅎ

처음 해보는 조립이어서 실수했던 부분도 많았는데요

저처럼 처음 하시는 분들이 헷갈리시지 않게

사진과 함께 설명드리겠습니다











구성품

---







뭔가 많다



케이스를 열면 깔끔하게 정리되어있네요









아래부터 하우징, 보강판, 기판



하우징, POM 보강판, 무선 기판과









스테빌라이저, 동글, 마운트등



스테빌라이저, 가스켓고무, 동글등 나머지 부품들이 있습니다









스테빌라이저 윤활

---





Neo80 순정 스테빌라이저



작업 중간에 기름 묻히기 싫어서 스테빌라이저 먼저 윤활작업을 할겁니다











스테빌라이저 하우징 윤활



크라이톡스 205를 듬뿍 듬뿍 발라줍니다 부품 사이에 유격이 있기때문에

넉넉하게 발라줘야 거슬리는 소리가 안난다고 합니다











스테빌라이저 스템 윤활



부품끼리 맞닿는 부분은 전부 넉넉하게 칠해줍니다

( 하우징 안쪽, 스템 옆쪽, 철심 고정되는부분)

그후 조립을 해주는데요









ㅋㅋㅋㅋ...이런식으로 조립해줍니다

빨간부분이 윤활제 발라준 부분입니다

하우징에 스템 넣으실때 아래쪽 보시면

방향 알려주는 턱이 있으니 맞춰서 끼워주세요

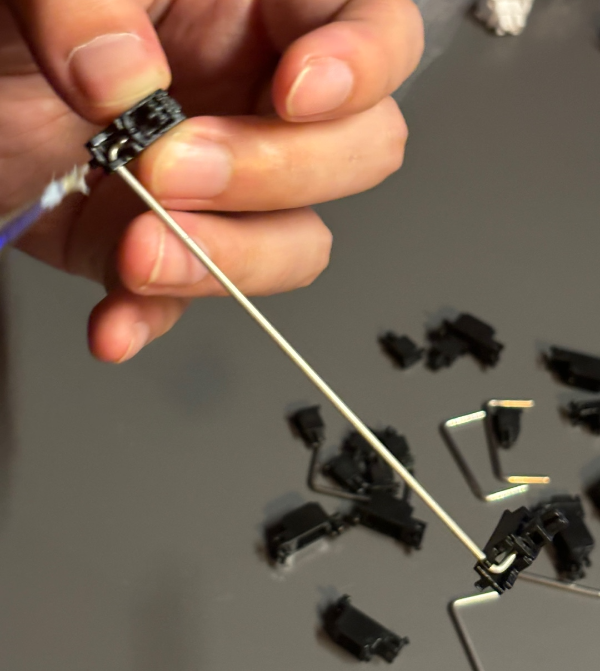

긴거 한세트, 짧은것 네 세트 만들어주시면 됩니다!













저는 제 스페이스바 키캡 아래쪽 스템이 들어가는  홈에

철심 대보고 길이가 딱 맞는걸로 조립했으니

이부분 꼭 확인해주세요!











빌드 시작

---









방향 확인해주시고 수건이나 기판이 상하지 않을만한 받침대 위에 올려두고 작업합니다













이렇게 생긴 얇은 pe 폼을 올려둡니다



그후









왼쪽이 잘려버렸다

요런방향 입니다



이런 방향으로 스테빌라이저를 껴줍니다 방향 맞춰 넣어주시고 딱 소리가 날때까지 눌러주세요

스페이스바 부분은 스테빌라이저 길이에 따라 끼는 위치가 달라지는것 같았습니다

저는 스테빌라이저 길이에 맞는 홈에 끼웠습니다











두꺼운 너트와 머리가 둥근 볼트



다음은 기판위에 보강판을 올리기 위해 공간을 만들어주는 작업인데요

나사가 들어있는 봉투에서 너트와 볼트를 꺼내줍니다

지금 필요한건 머리가 둥근 볼트이니 잘 확인해주세요











저는 스테빌을 끼우지 않고 진행했었습니다 끼우시고 하는게 더 편하실거에요 안끼우면 폼이 나풀나풀~



요렇게 끼워주시면 됩니다!

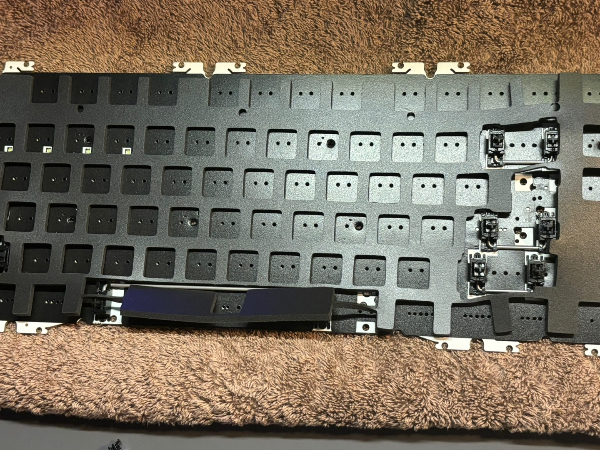

그리고 보강판 아래에 들어가는 흡음재를 올려주는데요 스페이스바쪽 보시면 막혀있죠 ㅎㅎ

스페이스바 길이 때문에 잘라서 쓰라고 저렇게 붙여서 나오는것 같습니다













잘라버리고











그위에 보강판을 올려줍니다













아까 전 보강대 올리기위해 기판에 조립해둔 너트에 머리가 납작한 볼트로 조여주시는데요

강하게 조이시면 나사산이 다 뭉개져서 헛돕니다 적당한 힘으로 조여주세요

생각보다 나사산이 잘 망가져요 ㅠㅠ

나사 네 군데 전부 조이시면 가운데가 붕 뜨실텐데요 (제꺼가 불량일수도..)

이제 드디어 대망의 스위치를 끼울 시간입니다



여기서 주의하실점이 있는데요



스위치 방향을 잘 보시고 조립하셔야합니다 기판 아래쪽 보시면





이런식으로 스위치 접점부가 들어가는 홈이 보입니다













한쪽은 구멍 두 개가 나있고 한쪽은 막혀있죠?



이 방향을 잘 보시고 넣어주셔야합니다

일반 자판부분은 방향이 동일한데 쉬프트, 스페이스바, 엔터 등은

위아래 바뀌어있는 경우가 있습니다











접점부

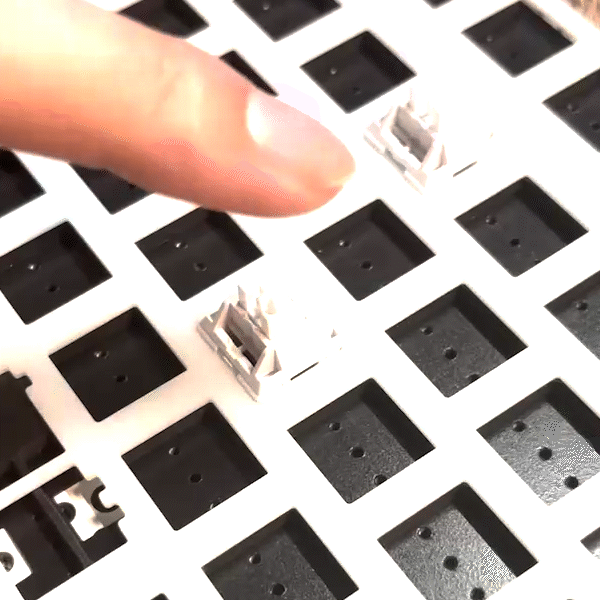

쏙 쏙

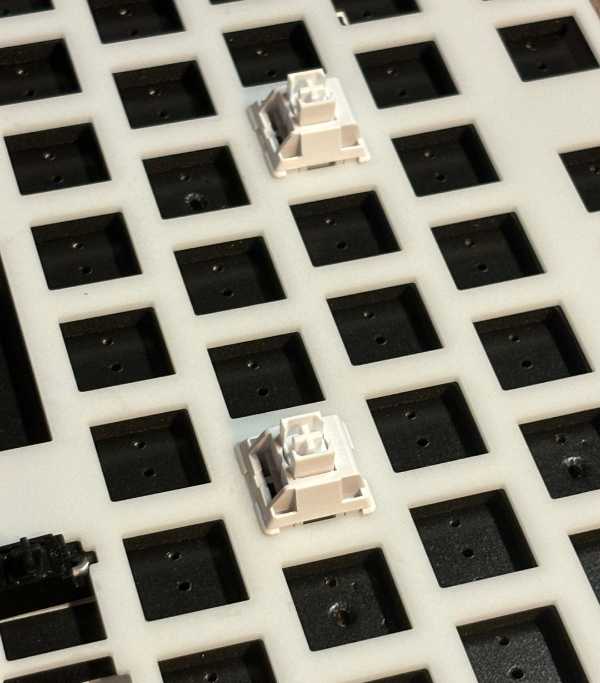

이런식으로 군데군데 고정용으로 스위치를 박아줍니다





스위치 꽂아주고 눌러줘야 제맛





길다란 키캡 먼저 끼웁시다

탭,캡스락,쉬프트등 길이가 여러가지인 키캡들이 있는데

키캡 길이마다 스위치의 위치가 다르기때문에

얘네들은 키캡에 스위치를 꽂고 위치 맞춰서 키보드에 살짝 누르면 자국이 생깁니다

몇번 구멍에 자국이 났나 확인해주시고 기판 뒷쪽 보시고 스위치 위아래 방향 맞춰서 넣어주세요





스위치 꽂는곳 위아래 방향 확인 잘 해주세요





잘못된 구멍에 끼우시거나 재수가 없으면

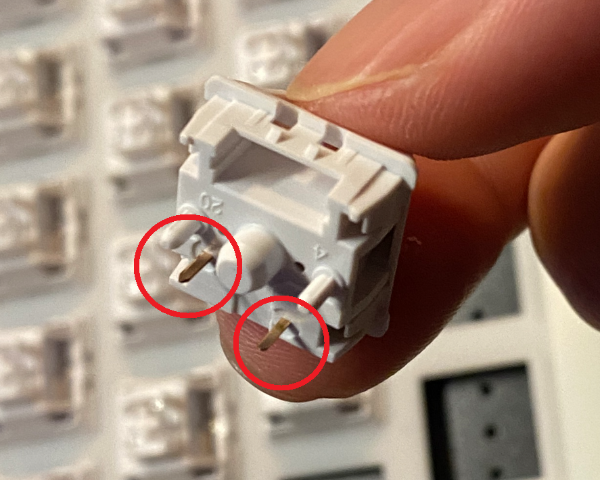

휘어버렸다..



요렇게 접점부가 휘어버립니다 흑흑













방향 잘 확인해가며 조립해줍시다!









짜잔











오른쪽 LED디퓨저도 넣어주세요





마운트

---





보강판과 기판 사이에 넣어줄 Oring 마운트



이제 거의 마지막입니다

가스켓 마운트와 샌드위치 마운트가 있는데

좀 더 끌리는 가스켓 마운트로 하기로 했습니다

어떤식으로 소리를 줄여줄지 조립하시는 분이 선택을 해주시면 됩니다!



가스켓 덤벨 마운트와 가스켓 자켓 마운트











저는 기판과 보강판 사이에 오링 마운트를 넣어주고

가장자리엔 가스켓 자켓 마운트를 끼워주었습니다

보통은

오링 마운트만 끼우거나

가스켓 자켓 마운트만 끼우거나

둘중 하나인것 같은데

저는 뭔가 그냥 이게 더 소리를 잡아주지 않을까 싶었거든요 ㅎㅎ;







아래에 흡음재 깔아주시고





조립된 키보드를 올려주시고 하우징 닫아주시면

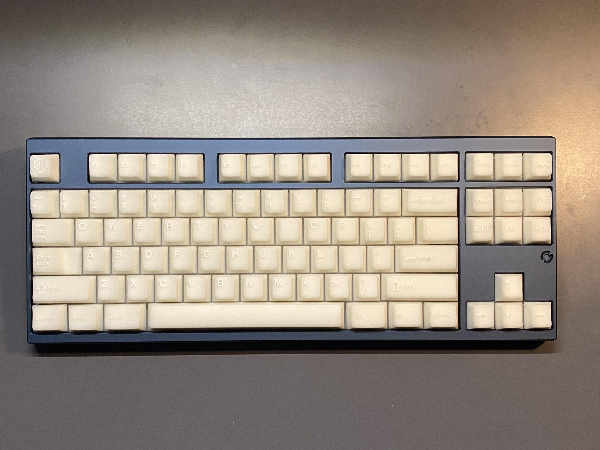

완성입니다!





조립하시는데 도움이 되셨기를 바랍니다

다음은 키보드 키 설정하는법으로 찾아뵙겠습니다



Neo80 Oring mount+Gasket jacket mount (I Phone 11)
